直動式エアプレス

直動式エアプレス（標準モデル）
用途に応じてコントローラや付帯デバイスをお選びください。

型式

PP20
PP23
PP24
PP25
PP27-1K
PP27-2K
PP27-3K
PP29-1K
PP29-2K
PP29-3K
PP29-4K

■直動式エアプレス

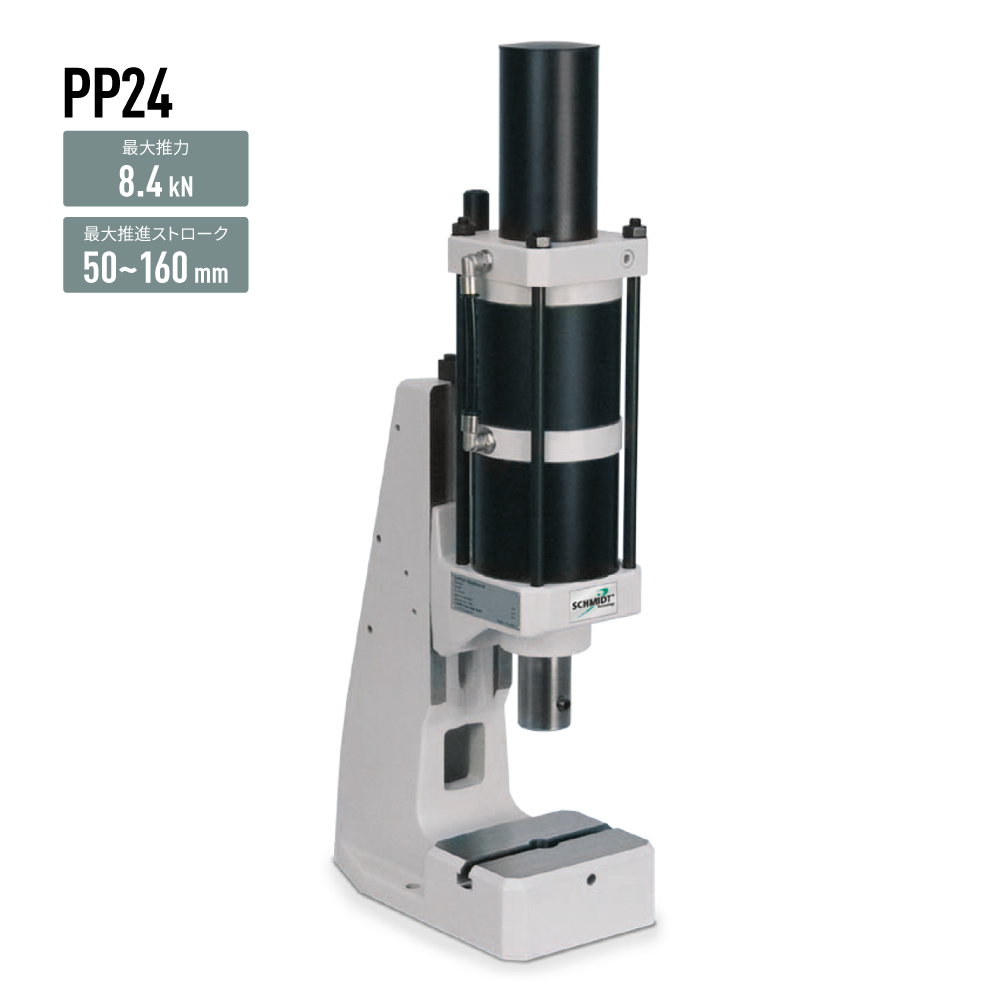

型式		No.20				No.23				No.24
推力	kN	1.6				4.2				8.4
推進ストローク	mm	50,75,100,125,160,200,250,300								50,75,100,125,160
オーバーハング量	mm	86
主軸ラム穴径×深さ	φ mm	20H7×50
フレーム		No.3	No.2	No.2 -600	No.2 -1000	No.3	No.2	No.2 -600	No.2 -1000	No.3	No.2	No.2 -600	No.2 -1000
ワークハイト	mm	80 ～ 220	110 ～ 360	200 ～ 600	330 ～ 1040	90 ～ 210	120 ～ 350	210 ～ 580	335 ～ 1020	90 ～ 210	120 ～ 350	210 ～ 580	335 ～ 1020
フレームハイト	mm	540	700	974	1410	540	700	974	1410	540	700	974	1410
テーブルサイズ	mm	150 × 110	185 × 110	200 × 160		150 × 110	185 × 110	200 × 160		150 × 110	185 × 110	200 × 160
テーブル穴径	mm	20H7
テーブルハイト	mm	60		98		60		98		60		98
マウントサイズ	mm	150 × 260	185 × 280	200 × 290		150 × 260	185 × 280	200 × 290		150 × 260	185 × 280	200 × 290
重量	kg	30				35				40
オプション
ニッケルメッキ仕様		●
ディスタンスブロックセット		●
コントローラーPRC75		●
デジタル荷重計 “フォースター”		●

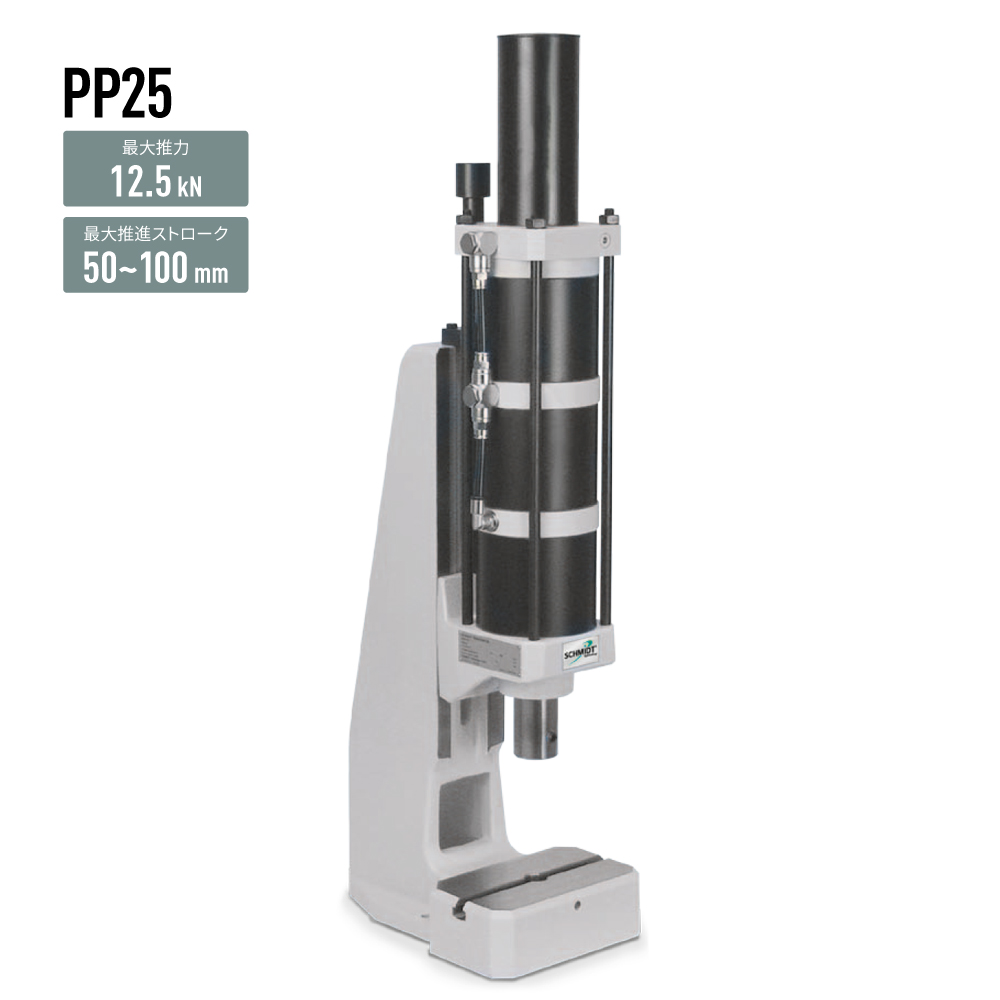

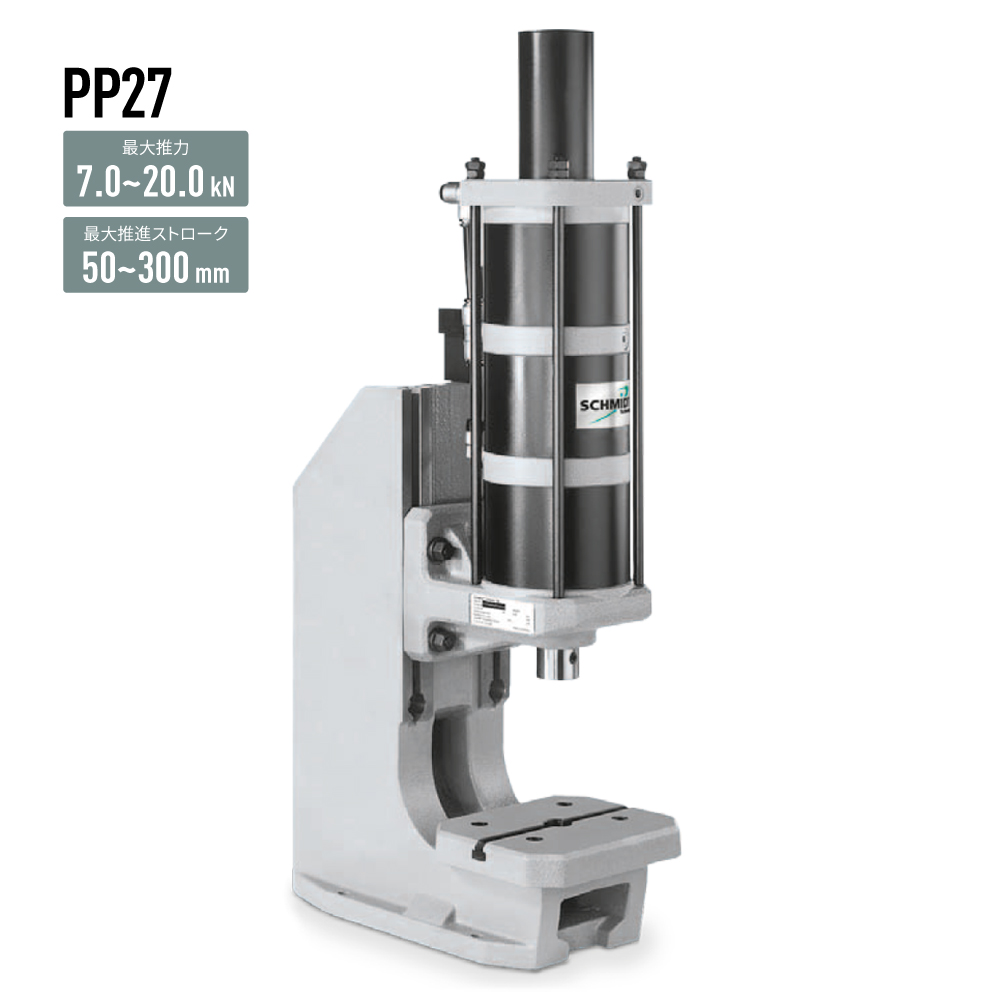

型式		No.25				No.27-1K			No.27-2K			No.27-3K
推力	kN	12.5				7.0			13.0			20.0
推進ストローク	mm	50,75,100				50,75,100,160,200,250,300			50,75,100,125,160,200			50,75,100,125,160
オーバーハング量	mm	86				131
主軸ラム穴径×深さ	φ mm	20H7×50
フレーム		No.3	No.2	No.2 -600	No.2 -1000	No.34	No.301K	No.301 -500	No.34	No.301K	No.301 -500	No.34	No.301K	No.301 -500
ワークハイト	mm	90 ～ 210	120 ～ 350	210 ～ 580	350 ～ 1020	90 ～ 270	160 ～ 400	310 ～ 550	90 ～ 270	160 ～ 400	310 ～ 550	90 ～ 270	160 ～ 400	310 ～ 550
フレームハイト	mm	540	700	974	1410	630	830	990	630	830	990	630	830	990
テーブルサイズ	mm	150 × 110	185 × 110	200 × 160		200 × 160	150 × 200		200 × 160	150 × 200		200 × 160	150 × 200
テーブル穴径	mm	20H7				25H7	40H7		25H7	40H7		25H7	40H7
テーブルハイト	mm	60		98		111	145		111	145		111	145
マウントサイズ	mm	150 × 260	185 × 280	200 × 290		200 × 370	250 × 460	250 × 480	200 × 370	250 × 460	250 × 480	200 × 370	250 × 460	250 × 480
重量	kg	45				85〜
オプション
ニッケルメッキ仕様		●
ディスタンスブロックセット		●
コントローラーPRC75		●
デジタル荷重計 “フォースター”		●

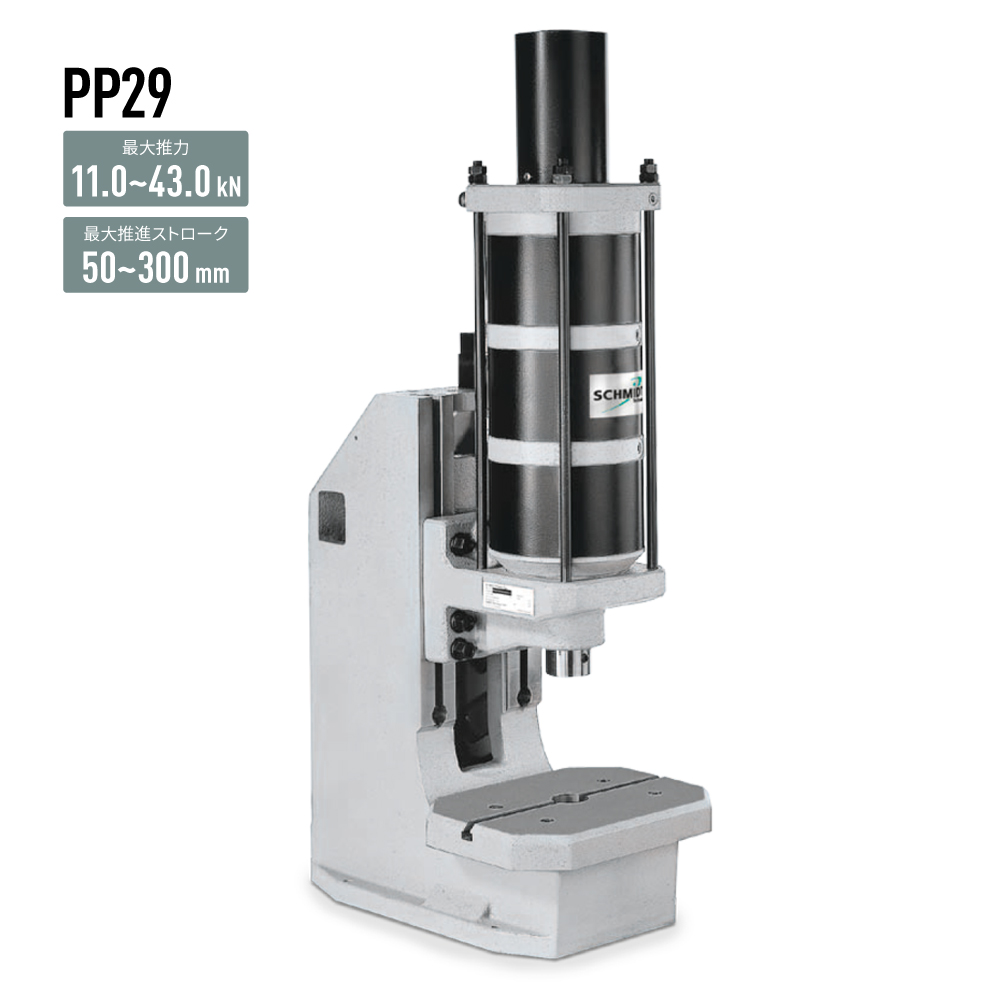

型式		No.29-1K			No.29-2K			No.29-3K			No.29-4K
推力	kN	11.0			22.0			32.0			43.0
推進ストローク	mm	50,75,100,160,200,300			50,75,100,125,160,200			50,75,100,125,160			50,75,100
オーバーハング量	mm	140
主軸ラム穴径×深さ	φ mm	20H7×50
フレーム		No.29	No.29 -500	No.29 -600	No.29	No.29 -500	No.29 -600	No.29	No.29 -500	No.29 -600	No.29	No.29 -500	No.29 -600
ワークハイト	mm	80 ～ 290	150 ～ 500	250 ～ 600	80 ～ 290	150 ～ 500	250 ～ 600	80 ～ 290	150 ～ 500	250 ～ 600	80 ～ 290	150 ～ 500	250 ～ 600
フレームハイト	mm	690	990	1110	690	990	1110	690	990	1110	690	990	1110
テーブルサイズ	mm	300×220
テーブル穴径	mm	40H7
テーブルハイト	mm	141	166		141	166		141	166		141	166
マウントサイズ	mm	300 × 460	300 × 540	300 × 565	300 × 460	300 × 540	300 × 565	300 × 460	300 × 540	300 × 565	300 × 460	300 × 540	300 × 565
重量	kg	120〜
オプション
ニッケルメッキ仕様		●
ディスタンスブロックセット		●
コントローラーPRC75		●
デジタル荷重計”フォースター”		●			–

＞直動式エアプレスのiPROS特設サイト
 ＞直動式エアプレスのイプロスものづくり仲精機サイトへ

簡単なエアプレス打ち抜きデモンストレーションを行いました。
是非ご参考にしてください。

尚、イヤホンで音を聞いていただきますとリアルな臨場感で視聴いただけます。
※音量にはご注意ください。
