据置型

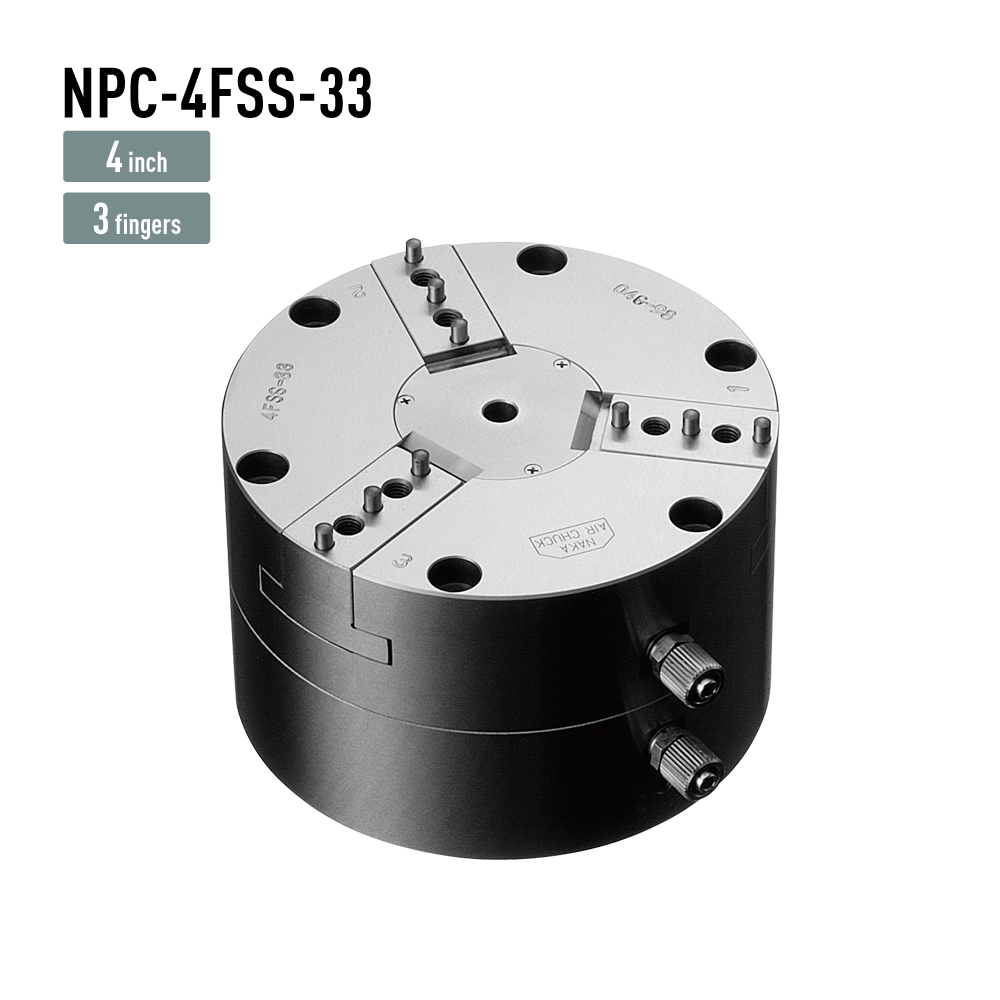

NPC-4FSS-33

  • icon_wedge
  • icon_4inch
  • icon_fe
  • icon_3fingers
  • icon_3stroke

ウェッジ方式 4inch / 3fingers

エアポート位置:側面2ヶ所

貫通穴にセンサーを挿入し、
検査治具等に使用できます。
着座確認、クーラント、
切粉除去も可能。

  • 繰返し精度2μの精密チャック。
    本体にφ6mm貫通穴付き。

NPC-4FSS-33-

  • 品番区分 NPC-4FSS-
    形式 33
    繰返し精度 mm 0.002
    爪数 3
    爪ストローク φmm 3
    取付穴ピッチ P.C.D89
    表取付ボルト M5×6ヶ所
    本体取付部嵌込寸法(内径×深さ凸.凹) mm φ60H7×2
    使用流体 圧縮空気
    作動空気圧 Mpa 0.15〜0.6
    本体材質 Fe
    本体重量 g 3030
    許容回転数 min−1

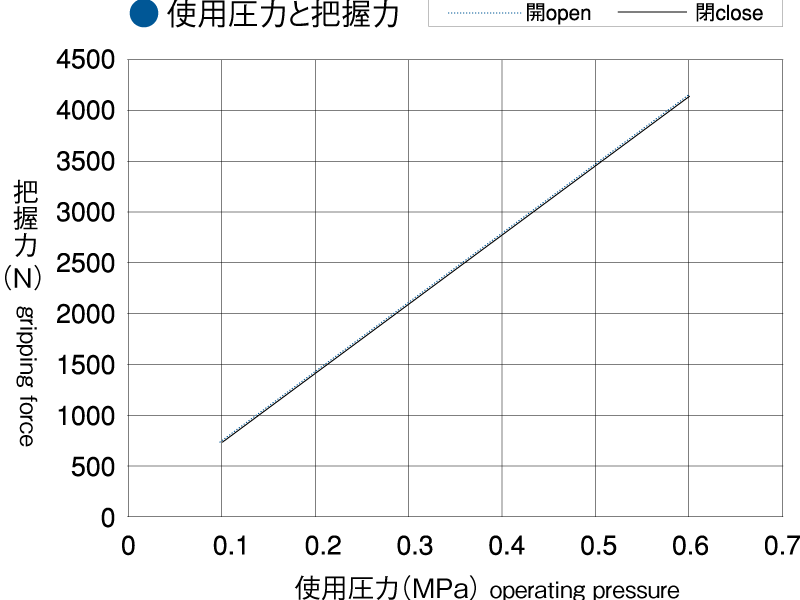

    外径把握力(計算値) N 697(0.1MPa時)
    PDFダウンロード 4FSS_33
    CADダウンロード 4FSS_33
