据置型センサー取付型

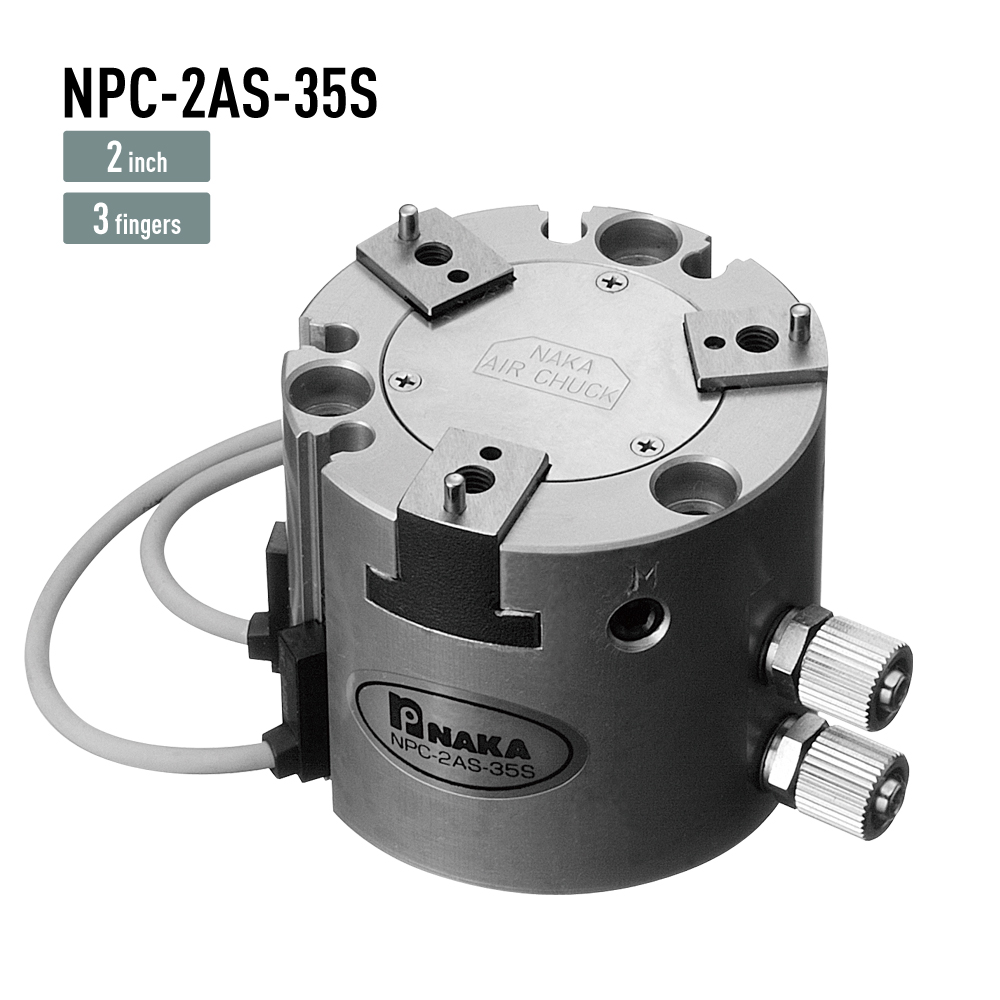

NPC-2AS-35S

  • icon_wedge
  • icon_2inch
  • icon_al
  • icon_3fingers
  • icon_5stroke

ウェッジ方式 2inch / 3fingers

エアポート位置:側面2ヶ所

オートスイッチを取り付けることで
安全に、より正確にチャッキングが
行え、自動化装置に最適です。

  • 各種センサー、オートスイッチ等の
    取り付けが可能。

NPC-2AS-35S-

  • 品番区分 NPC-2AS-
    形式 35S
    繰返し精度 mm 0.01
    爪数 3
    爪ストローク φmm 5
    取付穴ピッチ P.C.D42
    表取付ボルト M4×3ヶ所
    裏取付ボルト M5×3ヶ所
    本体取付部嵌込寸法(内径×深さ凸.凹) mm φ30+0.05/0×2
    使用流体 圧縮空気
    作動空気圧 Mpa 0.15〜0.6
    本体材質 Al
    本体重量 g 290
    許容回転数 min−1
    外径把握力(計算値) N 99(0.1MPa時)
