ロボット対応据置型

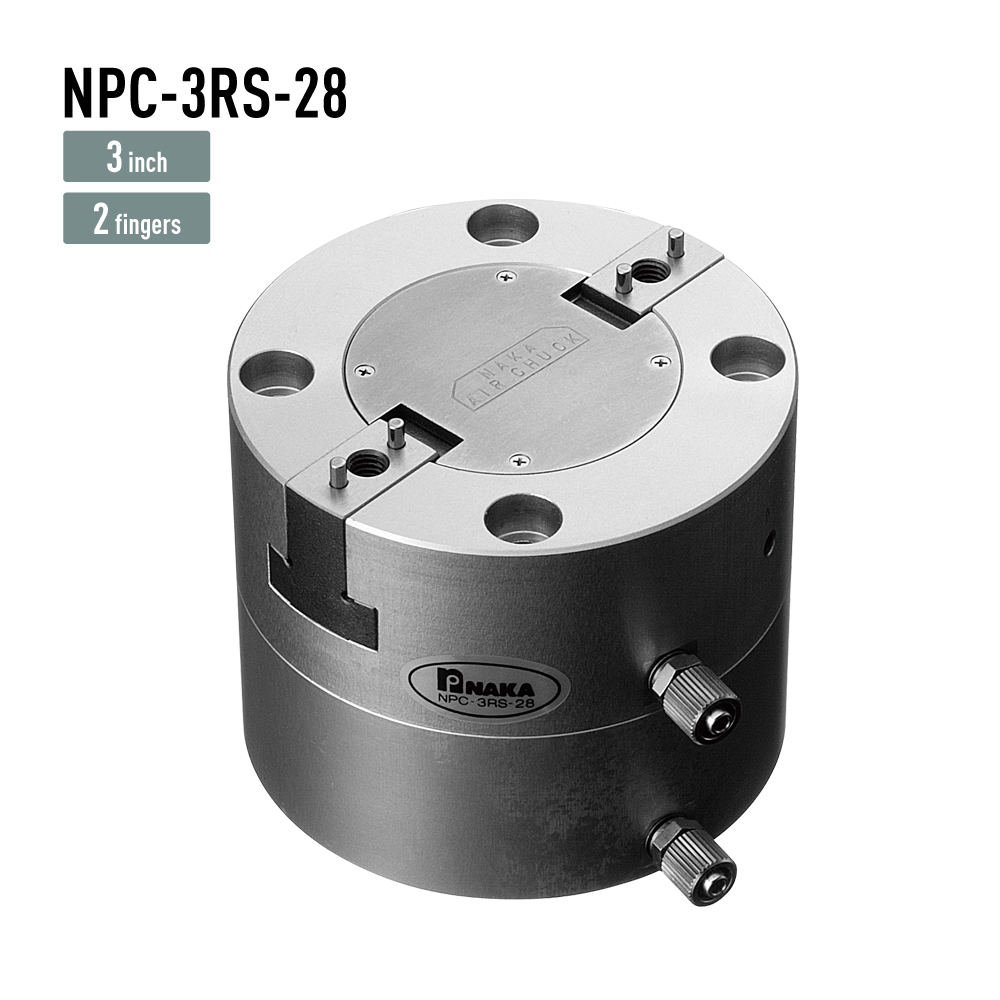

NPC-3RS-28

  • icon_wedge
  • icon_3inch
  • icon_al
  • icon_2fingers
  • icon_8stroke

ウェッジ方式 3inch / 2fingers

エアポート位置:側面2ヶ所

ストロークが長いので、
径の違うワークに
汎用性があります。

  • 角物ワークに適した2つ爪。
    ロングストロークφ8mm。

NPC-3RS-28

  • 品番区分 NPC-3RS-
    形式 28
    繰返し精度 mm 0.01
    爪数 2
    爪ストローク φmm 8
    取付穴ピッチ P.C.D70
    表取付ボルト M5×4ヶ所
    本体取付部嵌込寸法(内径×深さ凸.凹) mm φ50+0.05/0×2
    使用流体 圧縮空気
    作動空気圧 Mpa 0.15〜0.6
    本体材質 Al
    本体重量 g 1280
    許容回転数 min−1

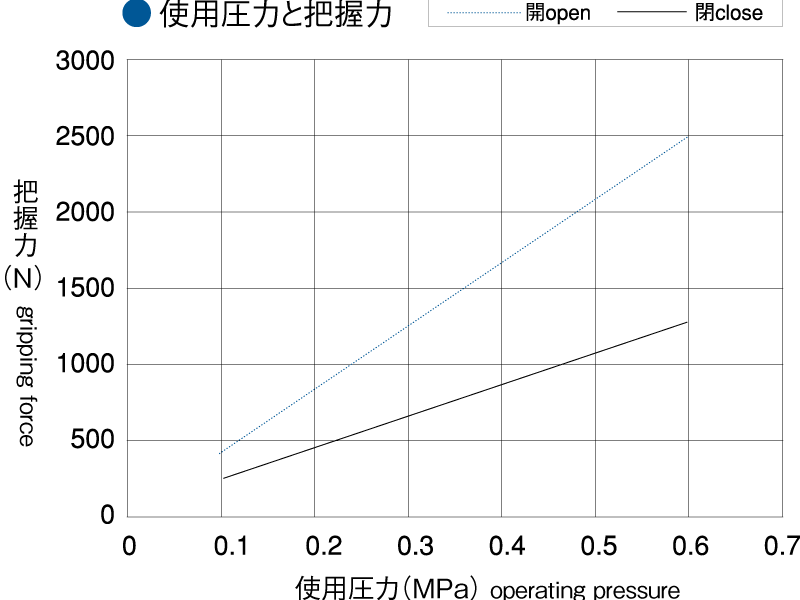

    外径把握力(計算値) N 226(0.1MPa時)
    PDFダウンロード 3RS_28
    CADダウンロード 3RS_28
