AIR CHUCK 製品特徴

精密加工専門メーカーがつくるエアチャック。
現場の知恵と工夫が活きています。

動的精度にこだわって、嵌め合い精度を高めています。
パーツの一点一点を、丁寧にハンドラッピングで仕上げ、
組立てることで高精度と耐久性を実現いたしました。

特徴

  • 高い嵌め合い精度が、高い繰返し精度を可能にしました。
  • 爪が正確に平行移動するので、チャッキング代が少なくてすみます。
  • エアー圧を変えることで、把握力の調節が自在。歪みやすいものや、薄肉ワークも掴めます。
  • 外径把握(外掴み)内径把握(内掴み)両方に使うことができます 。
  • 省スペースを実現するコンパクト設計 。
  • 幅広い商品構成で、多様なニーズに素早くお応えします 。
  • ご要望に応じて、特注品も承ります。

ウエッジ方式

ウェッジ方式

  • ウエッジ(くさび)形状を持つスリーブが、ピストンの上下運動を爪の開閉運動に変換します。
  • 繰り返し精度が最高2ミクロンと超精密なためチャッキング毎に芯出しをする必要がありません。

クロスバー方式

クロスバー方式

  • 当社独自の内部構造です。
  • 爪受け台を本体中央にてクロス(交差)させることにより、摺動部が本体直径と同長となり、支持面積が拡がりました。
  • 長爪装着時ロングストロークでの使用時にも安定した動作を実現します。
  • 爪の動きに無理がないため磨耗が軽減でき、耐久性に優れています。

本体サイズ

●1インチ、2インチ、3インチ、4インチを揃えています。
●最大14インチまで製作実績があります。

本体サイズ

本体材質

●アルミ、鉄の2タイプ。
●低慣性モーメントが要求される場合、軽量のアルミ製が適しています。
●高剛性が必要であれば、鉄製をおすすめします。

本体材質

爪数

●2つ爪、3つ爪、4つ爪を揃えています。
●3つ爪が最も一般的です。
●ワークにあわせてお選びください。

爪数

爪ストローク

●φ1mmからφ10mmまでを揃えています。
●最大φ32mmまで製作実績があります。

爪ストローク

アプリケーション

加工

研磨

研磨

時代が求める高精度に応えます。

旋盤

旋盤

小さなワークも旋削できます。

マシニング

マシニング

優れた耐久性が生産を支えます。

搬送

水平関節ロボット

水平関節ロボット

重量物の高速・高精度搬送にも対応します。

垂直関節ロボット

垂直関節ロボット

垂直方向の搬送にも使える強い把握力を有しています。

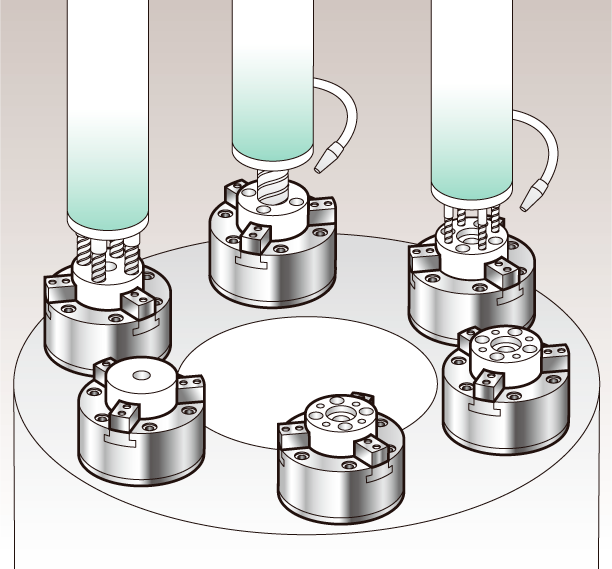

回転ユニット

回転ユニット

素早く、正確な爪の動きが高速化を支えます。

測定

内径

内径

測定用として使える精度を有しています。

外径

外径

日々の検品作業にも適しています。

長物ワーク

長物ワーク

センター穴を利用し、ブレなく把持できます。
