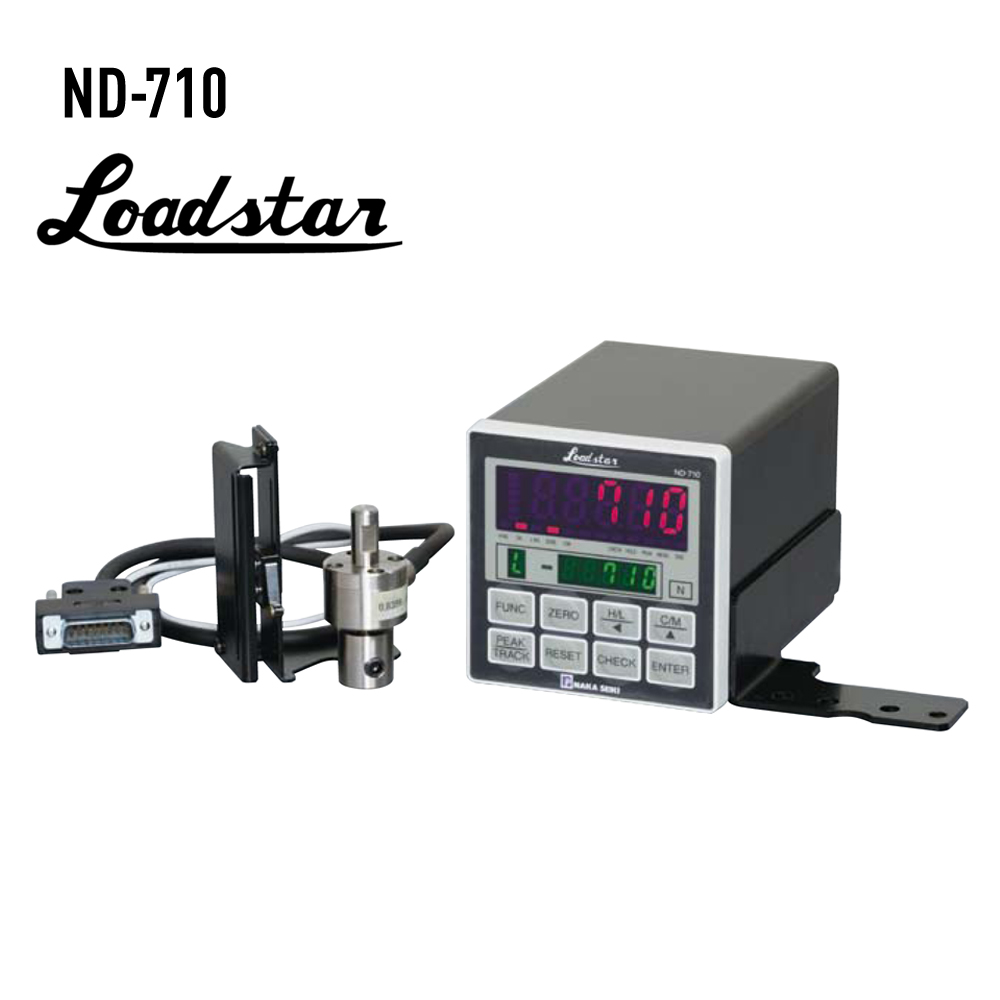

デジタル荷重計
ロードスター
ND-710


ハンドプレスやエアプレスに装着して
荷重測定・管理ができます。
見やすい表示で効率アップ。

  • 視認性の高い赤色&緑色のLED表示部。
  • 小型軽量96mm×96mm×130mm 500g。
  • 最大24種類のピークモードを選択可能。
  • 測定値と個数カウントを適時表示切り替え可能。
  • 比較設定値による正否判定(エラー時ブザー鳴動)。
  • 機能拡張ボードによりPLCやPCとの接続が可能。
  • 計測ソフトで生波形をPCモニタに表示可能(NDD-01)。
  • サンプリング回数の切り替えが可能(最大2000回/s)。
  • タッチパネルで設定操作やセットアップが簡単。

オプション

  • BCD出力基板:0/No.15
  • RS232C出力基板:0/No.74
    (波形グランドソフト:NDD-01が付属されます)
    ※RS232CのPCへの接続はストレートケーブルをご用意ください。
    ※RSC232Cポートが無いPCにはUSB-RS232C変換機が必要です。
  • RS422/485出力基板:0/No.76
  • 拡張ボードは上記の何れか1種類となります。
  • ■荷重変換機・ロードセル
    荷重計と組み合わせることによりプレス作業時の荷重を正確に計測できます。
    使用するプレスの機種、計測する荷重に適したものを選定してお使いください。

    型式 NL-20K(軽荷重タイプ) NL-200K(中荷重タイプ) NL-500K(重荷重タイプ) NL-2T(重荷重タイプ)
    定格容量 196.1N(20kgf) 1961N(200kgf) 4903N(500kgf) 196.1kN(20kgf)
    定格出力 0.8mV/V ±0.3mV/V 1.0mV/V ±0.4mV/V 1.0mV/V ±0.4mV/V 1.0mV/V ±0.4mV/V
    入力抵抗 350Ω 350Ω 350Ω 350Ω
    出力抵抗 350Ω 350Ω 350Ω 350Ω
    使用温度範囲 0〜50℃ 0〜50℃ 0〜50℃ 0〜50℃
